GKC-;断路器动作测试仪

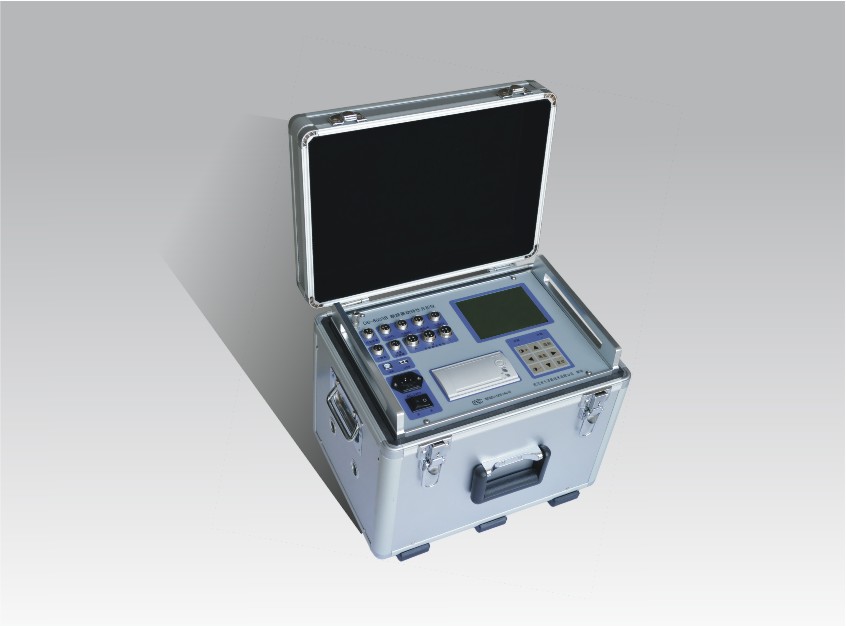

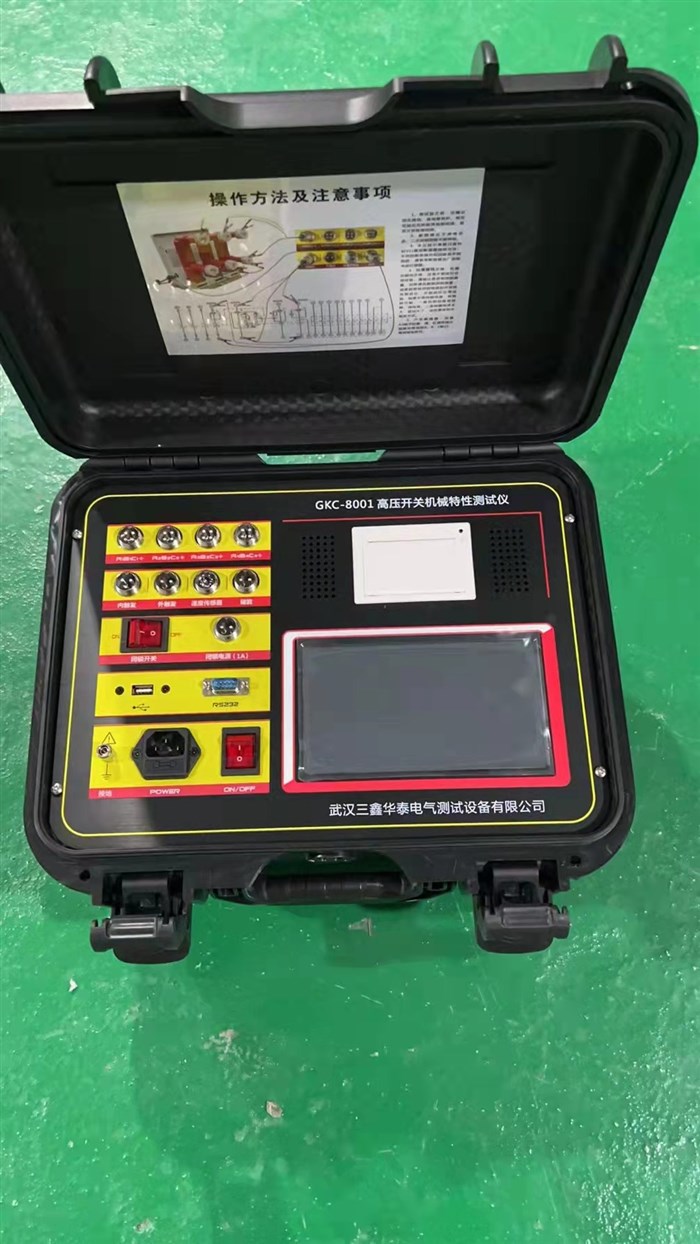

GKC-8001高压开关机械特性测试仪是依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，根据国家新标准JJG1120-2015，对GKC-8001高压开关机械特性测试仪进行了升级。为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数，测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验方便的工具。

1.仪器自动识别断口分、合闸状态，防止误操作。

2.独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。

3.机内可存储100组测试结果。

4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单

    操作提示，人性化菜单式界面，操作简便。

5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。独立而特殊的分合闸控制单元，即分或合闸控制单元，即可做合闸也可以做分闸试验。如其中一个控制回路坏掉了，不影响使用。

7.本仪器可进行电动和手动分合测试。

8.可进行高、低电压实验，自动寻找低分或合闸电压。

9.重合闸试验，可做合分、分合，分合分等参数测量。

10.真空接触器（单线圈）参数测量。

11.全自动完成断路器老化试验（寿命测试）。

二、技术参数：

1．时间测量：12路

            固有分闸（合闸）时间

            分闸（合闸）相内不同期

            分闸（合闸）相间不同期

            合闸（分闸）弹跳时间（弹跳次数）

测试范围：0.01ms～15000ms

准确度：0.5%±2个字，

速度测量：刚分（刚合）速度

            指定时间段（行程段或角度段）平均速度

    2. 测速范围：1mm传感器 0.01～25.00m/s，

0.1mm传感器 0.001～2.50m/s，

360°角度传感器0.01～25.00m/s

3．行程测量：动触头行程（行程）

             接触行程（开距）

             超程

4. 传感器测量范围：直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm

                   直线位移传感器300mm，分辨率:0.1mm，行程10～300mm(选配）

                   直线位移传感器500mm，分辨率:1mm，行程10～500mm（选配）

                       360线传感器：360^о,分辨率:0.25^о,行程1mm～1000mm

    5. 电流测量范围：0～15A，分辨率：0.01A，显示电流值为线圈电流大值。

6．显示屏：320×240液晶屏，对比度可调

7．数据存储：可存储100组测量数据

8．打印机：高速热敏打印机

9. 仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

10．直流电源：输出电压：25～265V连续可调，输出电流：≤ 15A(短时)

11. 外触发触发电压：AC/DC10-300V，电流≤120A

12. 储能电机电源：输出电压：25～265V连续可调，输出电流：≤ 15A(短时)

13．主机体积：360×250×140mm

14．使用环境：  -10℃~+50℃

15．相对湿度：≤90%
